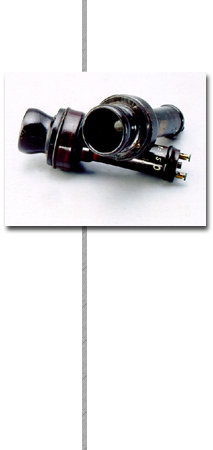

L'esemplare che viene qui presentato ha una lunghezza complessiva di 18 centimetri ed è costituito da un magnete a sbarra cilindrico sul quale è avvolta, a partire da uno dei poli, una bobina; affacciata alla bobina e al magnete, e ad essi molta vicina, è posta una sottile lamina di acciaio che è libera di oscillare. Tutto è contenuto in una custodia cilindrica di legno laccato in nero che è allargata da una parte, per contenere la bobina, e chiusa dall'altra.
Il magnete è posto lungo l'asse della custodia ed è tenuto, nell'estremo libero, da una vite che, attraversando il fondo della custodia, esce all'esterno e consente di regolarne la distanza dalla lamina d'acciaio in modo che sia molto vicino, senza però toccarla. La lamina è tenuta stretta lungo il suo bordo dall'anello circolare di fissaggio di un blocco di legno scavato a forma di imbuto, dal quale si parla quando il telefono è usato come trasmettitore, o si ascolta quando è usato come ricevitore.
Gli estremi della bobina sono collegati con due morsetti serrafili esterni, fissati alla base dell'apparecchio, che servono per il collegamento a distanza con uno identico.
Se la lamina del trasmettitore si avvicina o si allontana dal magnete si genera nella bobina una corrente indotta che, attraversando la bobina del ricevitore, attira o respinge la corrispondente lamina. Se la lamina del trasmettitore oscilla con una certa frequenza, anche quella del ricevitore oscilla con la stessa frequenza. ...continua
