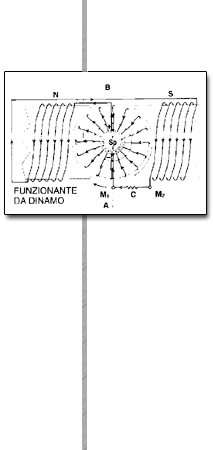

Il funzionamento della macchina, sia come dinamo che come motore, può essere analizzato con grande semplicità ed efficacia riferendosi alle rappresentazioni schematiche delle due configurazioni della macchina e delle linee di induzione riportate nella figura.

In queste rappresentazioni, nelle quali la macchina è vista dall'alto, un riferimento molto importante è costituito dalla retta AB intersezione del piano di inversione con il piano del disegno (linea neutra).
L'efficacia e la semplicità dell'analisi sono in buona parte dovute al fatto che, sia quando la macchina funziona da dinamo che quando funziona da motore, la sola parte attiva di ciascuna delle spire dell'indotto è il lato verticale che si muove nell'intraferro; infatti l'altro lato verticale si muove in una regione in cui il campo magnetico e praticamente nullo e le eventuali interazioni degli altri due lati con il campo magnetico sono opposte e i loro effetti si compensano.
Così, il verso della corrente, quando la macchina funziona da dinamo, ed il verso di rotazione dell'indotto, quando funziona da motore, possono essere ricavati applicando al lato della generica spira dell'indotto che si muove nell'intraferro, rispettivamente, la regola della mano destra e la regola della mano sinistra. ...continua
