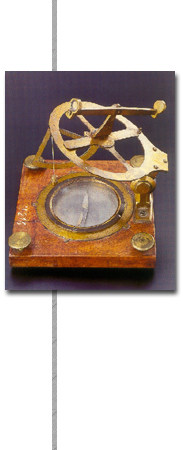

Lo strumento, tutto in ottone con base quadrata
in legno (lato 17 cm) munita di quattro viti calanti, è in sostanza
un quadrante solare (o orologio solare) equatoriale
e si compone delle seguenti parti:
§ una bussola magnetica incassata nella base che può essere liberamente ruotata rispetto ad una scala circolare suddivisa in quattro quadranti, ciascuno graduato da 0 a 90;
§ un quadrante circolare sorretto da una staffa fissata alla base, dotata di uno snodo con possibilità di bloccaggio, che permette di conferire al quadrante stesso qualsiasi inclinazione rispetto al piano della base da 0 a 90 gradi; il quadrante è idealmente suddiviso in senso orario in 24 ore (una divisione 4 minuti), ma la suddivisione è in realtà riportata limitatamente all’intervallo dalle ore III alle ore XII e dalle ore 0 alle ore IX, che corrisponde alla massima durata del giorno alle latitudini delle zone temperate;
